氧化鋯探頭/氧量分析儀

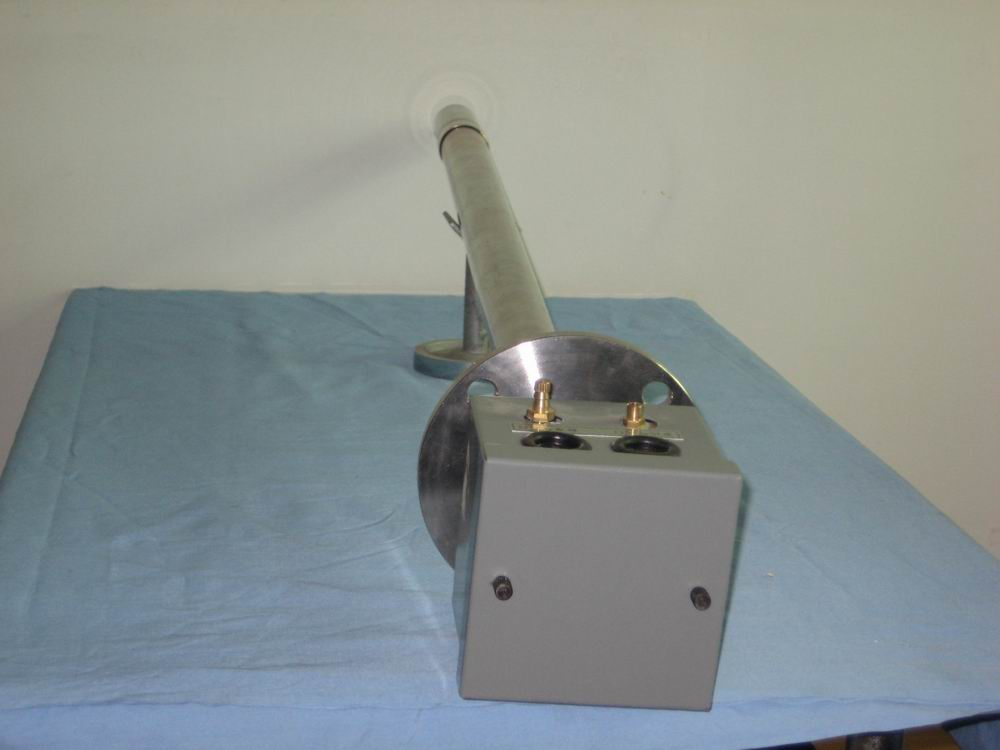

1. 氧探頭的結構
氧探頭由防塵裝置、防爆網、氧化鋯管、加熱爐、熱電偶、氣體導管、接線盒以及殼體等主要部件組成。整個裝置采用全封閉型結構，以保證其密封性能，提高使用壽命。
防爆網用網狀不銹鋼材料制作，能耐高溫、耐腐蝕，并起到緩沖氣樣的作用。對粉塵型氧探頭，為得到更好的過濾效果，加裝了筒式過濾器。
氧化鋯管是該氧探頭的核心 ，由它產生氧濃差電勢信號，使用時應注意避免劇烈震動，以免損壞。
氧探頭內加熱爐的作用是提供氧化鋯元件正常工作所需的溫度，為延長加熱爐的壽命，在工藝上作了特殊的處理。因檢測器本身帶有加熱裝置，從而在低于650℃的環境中能正常工作。
氣體導管是由固定在支架上的兩根不銹鋼管制成，它在接線盒的盒體上連接著兩只進氣嘴（參比氣、標準氣），其中“參比氣”接嘴在一般情況下敞開與空氣接通，只有在污染嚴重的環境中才考慮使用較純凈的空氣作為參比氣。“標準氣”接嘴主要用于標定檢測器時使用，通常情況下應將此嘴密封。
2. 探頭的安裝
2.1 探頭的安裝場所必須滿足下列條件
● 避開震動場合
● 氣體溫度要在儀器規定范圍內
● 環境溫度要在儀器規定范圍內
● 接線盒要避開高輻射熱源
● 避開腐蝕性氣體
● 要有足夠的工作空間
2.2 取樣點的位置選擇
● 取出的氣樣能快速反映工藝狀態的變化情況，即氣體要有代表性
● 取樣點的溫度、壓力、流量等參數不應變化太大
● 取樣探頭長度應達到煙道中心部位，至少不能少于煙道直徑１/３
● 切忌在管道、煙道底部開口取樣
● 取樣點附近爐膛、煙道應無泄漏，否則將造成分析誤差
● 要選擇在易于維護、檢修的地方
2.3 安裝
取樣點位置選好后，在爐壁或煙道上開一個φ80mm的孔，將爐壁固定法蘭對準后焊接到裝置上。安裝時，在爐壁固定法蘭與氧探頭法蘭之間墊上2～4mm厚的石棉橡膠墊，旋緊4個M12的螺栓，使其不漏氣即可。
氧探頭在安裝時要注意：
⑴ 水平安裝，傾斜角不超過5度；
⑵ 接線盒上兩個氣嘴方向朝下；
⑶ 爐壁固定法蘭焊接時焊接處不能漏氣。
恒溫式氧探頭安裝示意圖
3. 探頭技術規格
3.1 加熱絲與外殼絕緣電阻 ≥40MΩ
3.2 信號線與外殼絕緣電阻 ≥40MΩ
3.3 工作溫度 700℃
3.4 加熱絲電阻 50-55 Ω
3.5 推薦加熱電壓 85 V（交流）
3.6 熱偶及分度號 鎳鉻-鎳硅，K
3.7 探頭長度 m
3.8 零電勢 ≤±2 mV（700℃）
3.9 內阻 ≤30 Ω（700℃）
