智能數字儀表
GS8000-EX系列隔離式安全柵釆用電磁耦含技術，實現電源、信號輸入、信號輸出的可靠隔離，比齊納柵更可靠和安全，且無需本安接地，大大增強了檢測和控制回路的抗干擾能力。它是通用型隔離式安全柵，能滿足各種現場本安儀表的匹配。
產品特征
供電：獨立供電、回路供電
通道數：一進一出、一進二出、二進二出、四進四出
功能：信號隔離傳輸、變送轉換、分配、報警設定
80余產品品種通過防爆認證
單路、雙路、四路（開關量輸入），每一通道費用低
品種齊全的回路供電隔離柵適配更多系統I/O
德國菲尼克斯外殼結構件，可插拔接線端子
DIN35標準導軌安裝
匹配信號及本安儀表：
開關、接近開關輸入
驅動本安電磁閥、指示燈的本安電源輸出
二線制、三線制變送器輸入（包括HART）
電流、電壓信號輸入/輸出
頻率量輸入
熱電偶、熱電阻輸入
通信信號輸入
火焰、煙霧探測器輸入
振動傳感器輸入
頻率、轉速傳感器輸入
認可標準及產品認證
| 產品認證： |
|
|||||||||||||||||
認可標準：
GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》
GB3836.4—2000《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i"》
CCS《鋼質海船入級規范》2006年第4篇*章
IEC61508:1998《電氣/電子/可編程序電子安全相關系統的功能安全*部分和第二部分》
產品認證：
*儀器儀表防爆安全監督檢驗站防爆認證
中國方圓標志認證中心“防爆電氣產品工廣質量保證能力要求"認證（認證規范等效IECEx0D005）
中國船級社船用儀器儀表產品認證
國家工業自動化儀表產品質量監督檢驗中心SIL認證
通用技術參數
電源保護：電源反向保護
安全隔離：安全側與危險側隔離安全電壓250VAC
絕緣強度：2500V,a.c.；(本安端與非本安端)
電磁兼容性：
符含GB/T 18268《測量、控制和實驗室用的電設備電磁兼容性要求》〔等同IEC61326-1)
靜電：空氣放電8kV
脈沖群：電源線對地2kV，佶號線對地1kV
浪涌：線對地2kV，線對線1kV
射頻：10V/m
使用環境：
必須安裝在不含爆炸性氣體的安全環境中，且周圍環境中不得有強烈振動、沖擊以及對產品元器件有腐蝕性的氣體、粉塵存在
連續工作溫度：-20℃~+60℃
相對濕度：10%?90%
產品選型：
GS8000-EX 隔離式安全柵通用要求
開關量輸入隔離柵（9品種）
電極輸入隔離柵（1品種）
開關量輸出隔離柵（10品種）
模擬量輸入隔離柵（17品種）
模擬量輸出隔離柵（6品種）
火焰檢測器隔離柵（2品種）
熱電阻、熱電偶、電位器輸入隔離柵（11品種）
電壓輸入隔離柵（2品種）
通信信號隔離柵（9品種）
頻率量輸入隔離柵（4品種）
電流信號輸入、輸出隔離柵（1品種）
防爆電梯用安全型隔離柵（1品種）
振動傳感器輸入隔離式安全柵（2產品）
頻率轉換隔離式安全柵（2產品）
選型參考一覽表
|
現場儀表 |
類型 |
型號 |
通道數 |
危險區信號 |
安全區信號 |
特征 |
|

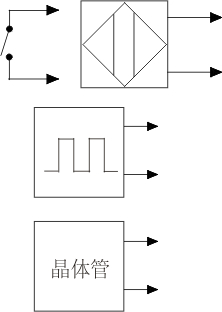

開關量輸入 | GS8011-EX | 一進一出 | 開關、接近開關輸入 | 繼電器輸出 | 有斷線檢測功能 |
| GS8111-EX | 一進二出 | 有斷線檢測功能 | ||||
| GS8018-EX | 二進二出 | 輸入通道間隔離 | ||||
| GS8012-EX | 二進二出 | 有斷線檢測功能，輸入通道間不隔離 | ||||
| GS8112-EX | 三進三出 | 輸入通道間不隔離 | ||||
| GS8114-EX | 四進四出 | 輸入通道間不隔離 | ||||
| GS8013-EX | 一進一出 | 有斷線檢測功能 | ||||
| GS8113-EX | 一進二出 | 晶體管輸出 | ||||
| GS8019-EX | 二進二出 | 輸入通道間隔離 | ||||
|
電極輸入 | GS8015-EX.1 | 一進二出 | 電導液位傳感器，電極輸入 | 繼電器輸出 | 有短線檢測功能，輸出通道不隔離 |
|
開關量輸出 | GS8021-EX | 一進一出 | 12V<U0<24V Imax=35mA | 干接點輸入 | [Exia] ⅡC，回路輸出控制 |
| GS8022-EX | 二進二出 | [Exia] ⅡC，回路輸出控制 | ||||
| GS8121-EX | 一進一出 | [Exia] ⅡC，獨立的輸出控制 | ||||
| GS8023-EX | 一進一出 | 12V<U0<24V Imax=45mA | [Exia] ⅡC，回路輸出控制 | |||
| GS8024-EX | 二進二出 | [Exia] ⅡC，回路輸出控制 | ||||
| GS8123-EX | 一進一出 | [Exia] ⅡC，獨立的輸出控制 | ||||
| GS8025-EX | 一進一出 | 12V<U0<24V Imax=60mA |
|
|||
| GS8026-EX | 二進二出 | [Exia] ⅡC，回路輸出控制 | ||||
| GS8125-EX | 一進一出 | [Exia] ⅡC，獨立的輸出控制 | ||||
| GS8027-EX | 一進一出 | 7.5V<U0<10.8V Imax=400mA | [Exia] ⅡC，回路輸出控制 | |||
|
模擬量輸入 |
GS8031-EX | 一進一出 | 二線制變送器輸入 | 4~20mA HART數字信號輸出 | 回路供電 |
| GS8032-EX | 二進二出 | 回路供電 | ||||
| GS8044-EX | 一進二出 | 輸入、輸出二隔離 | ||||
| GS8037-EX | 二進二出 | 輸入、輸出二隔離 | ||||
| GS8045-EX | 一進一出 | 電源、輸出和輸出三隔離 | ||||
| GS8045P-EX | 一進一出 | 電源、輸出和輸出三隔離 | ||||
| GS8047-EX | 一進一出 | 二線制、三線制變送器，電流源輸入 | 4~20mA、0~20mA、1~5V、0~5V輸出 | 電源、輸出和輸出三隔離 | ||
| GS8035-EX | 一進二出 | 電源、輸出和輸出三隔離 | ||||
| GS8036-EX | 二進二出 | 電源、輸出和輸出三隔離 | ||||
| GS8047-EX(T) | 一進一出 | 4~20mA、0~20mA輸出 | 輸出回路供電 | |||
| GS8035-EX(T) | 一進二出 | 輸出回路供電 | ||||
| GS8036-EX(T) | 二進二出 | 輸出回路供電 | ||||
| GS8047P-EX | 一進一出 | 4~20mA、1~5V輸出 | 17V配電 | |||
| GS8049-EX | 一進一出 | 19V配電 [EX ia] IIB | ||||
| GS8043-EX | 一進一出 | 0~20mA、0~5V輸出 | 4~20mA輸入、0~20mA輸出 | |||
| GS8147-EX | 一進二出 | 一路4~20mA輸出。一路報警繼電器輸出 | 短線報警輸出 | |||
| GS8347-EX | 一進三出 | 一路4~20mA輸出。二路報警繼電器輸出 | 報警設定及輸出 | |||
|
模擬量輸出 | GS8031-EX | 一進一出 | 4~20mA HART信號輸出 | 4~20mA HART信號輸出 | 回路供電 |
| GS8032-EX | 二進二出 | 回路供電 | ||||
| GS8067-EX | 一進一出 | 4~20mA、0~20mA、1~5V、0~5V輸出 | 4~20mA、0~20mA輸入 | 獨立供電 | ||
| GS8067-EX.0 | 一進一出 | 獨立供電 | ||||
| GS8038-EX | 二進二出 | 獨立供電 | ||||
| GS8067-EX.1 | 一進一出 | 4~20mA、0~20mA、1~5V、0~5V輸出 | 1~5V、0~5V輸入 | 電壓輸入、獨立供電 | ||
|
火焰檢測器 | GS8065-EX | 一進一出 | 火焰、煙霧探測器輸入 | 0~40mA輸出 | 回路供電 |
| GS8066-EX | 二進二出 | |||||
|
熱電阻、熱電偶、電位器輸入 | GS8071-EX | 一進一出 | 二線制變送器輸入 | 4~20mA、1~%V輸出 | 獨立供電 |
| GS8076-EX | 一進二出 | |||||
| GS8079-EX | 二進二出 | |||||
| GS8077-EX | 一進一出 | 4~20mA輸出 | 回路供電 | |||
| GS8078-EX | 二進二出 | |||||
| GS8073-EX | 一進一出 | 4~20mA | 可編程 | |||
| GS8072-EX | 一進一出 | 熱電偶輸入 | 1~5V輸出 | 可編程 | ||
| GS8082-EX | 一進一出 | 毫伏信號輸入 | 對應毫伏線性輸出 | 對應毫伏線性輸出 | ||
| GS8081-EX | 一進一出 | -5mV~+60mV輸出 | 1:1毫伏線性輸出 | |||
| GS8075-EX | 一進一出 | 電阻器輸入 | 4~20mA、1~5V輸出 | 0~50kΩ電位器輸入 | ||
| GS8074-EX | 一進一出 | 電阻輸入 | 電阻信號輸出 | 1:1電阻輸入 | ||
|
電壓輸入 | GS8083-EX | 一進一出 | 0~5V,0~10V輸入 | 0~20mA，4~20mA，0~5V，1~5V輸出 | 電壓輸入，10V、15V/20mA配電 |
| GS8089-EX | 二進二出 | |||||
|
通信信號 |
GS8092-EX |
一進一出 | RS-232輸入 | RS-232輸出 | 5V、6V、9V、12V配電 |
|
GS8092-EX(S) |
一進一出 | RS-232五線制輸出 | 5V、6V、9V、12V配電 | |||
|
GS8095-EX |
一進一出 | RS-485全雙工輸出 | 5V、6V、9V、12V配電 | |||
|
GS8095-EX(S) |
一進一出 | RS-485半雙工輸出 | 5V、6V、9V、12V配電 | |||
|
GS8093-EX |
一進一出 | RS-485半雙工輸入 | RS-485半雙工輸出 | 5V、6V、9V、12V配電 | ||
|
GS8096-EX |
一進一出 | RS-232輸出 | 5V、6V、9V、12V配電 | |||
|
GS8093B-EX |
一進一出 | RS-485半雙工輸出 | 9V/140mA 配電 | |||
|
GS8094-EX |
一進一出 | RS-485全雙工輸入 | RS-232輸出 | 9V/50mA 配電 | ||
|
GS8193-EX |
一進一出 | RS-485全雙工輸出 | 9V/50mA 配電 | |||
|
頻率量輸入 | GS8051-EX | 一進一出 | 二線制、三線制頻率信號輸入 | 電平、晶體管輸出 | 12V配電 |
| GS8053-EX | 二進二出 | |||||
| GS8052-EX | 一進一出 | 24V配電 | ||||
|
電流信號輸入、輸出 | GS8039-EX | 二進二出 | 通道1：4~20mA輸入；通道2：4~20mA輸出 | 通道1：4~20mA輸出；通道2：4~20mA輸入 | 一路4~20mA輸入；一路4~20mA輸出 |
|
防爆電梯電梯用安全型 | GS8511-EX | 一進一出 | 安全開關、觸點開關輸入 | 安全繼電器輸出 | 防爆電梯用安全型隔離柵 |
|
振動傳感器 | GS8057-EX | 一進一出 | 振動傳感器負電壓發生器輸入 | -20V~-0.5V輸出 | 1:1電壓輸入輸出 |
| GS8058-EX | 一進一出 | 振動傳感器輸入 | -10V~+10V輸出 | |||
|
頻率信號 | GS8055-EX | 一進二出 | 開關，接近開關，頻率脈沖電平，晶體管輸入 | 4~20mA’報警繼電器輸出 | 轉速監控‘報警設定及輸出 |
| GS8355-EX | 一進三出 |
結構及外形圖
儀表結構:德國菲尼克斯公司系列塑売結構
安裝方式:在安全區場所，DIN35mm標準導軌
接線端子：可插拔，藍色端子接危險側信號，綠色端子接安全側信號，可接0.5mm2?2.5mm2多束或單股電纜
外形尺寸：114.5mm*99.0mm*22.5mm
114.5mm*99.0mm*12.5mm
