產品概述

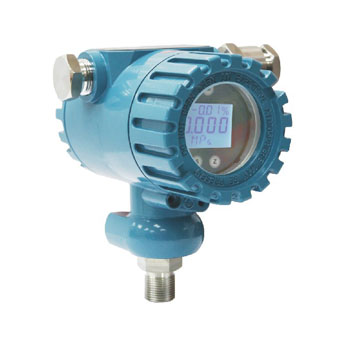

WIDEPLUS-K1系列壓力變送器 采用具有國際先進水平的傳感器，配合高精度電子元件，經嚴格的工藝過程裝配而成。充分發揮了傳感器的技術優勢，使WIDEPLUS-K1系列通用壓力變送器具有優異的技術性能。它抗過載和抗沖擊能力強、溫度漂移小、穩定性高，具有很高的測量精度。WIDEPLUS-K1系列通用壓力變送器 選用的壓力傳感器,是一個內裝固態壓力敏感芯片的帶不銹鋼隔離膜片的全焊接不銹鋼體。鋼體內部灌注硅油。被測壓力作用在膜片上并通過硅油傳遞到敏感芯片上。敏感芯片通過導線與變送器專用放大電路相連接。它利用半導體硅材料的壓阻效應，實現壓力與電信號的轉換。由于敏感芯片上的惠斯登電橋輸出的電信號與作用壓力有著良好的線性關系，所以可以實現對壓力的準確測量。

主要特點

·抗過載和抗沖擊能力強
·穩定性高：      每年優于0.1%滿量程
·抗干擾能力強：防水、防塵、防震、防爆、防腐
·適用性廣：      產品具有多種型號，多種過程連接形式，多種過程連接材料，可適合于測量中的各種場合。
·安裝簡便：      產品結構合理，體積小，重量輕，可直接任意位置安裝。

工作原理

變送器由傳感器和信號處理電路組成。其中傳感器感壓面設有惠斯頓電橋,當增加壓力時,電橋各橋臂電阻值發生變化。通過信號處理電路，轉換成電壓變化,最終將其轉換成標準（4～20）mA Dc信號輸出，其原理見圖：

技術參數

工作電壓：12.5V～36V DC

輸出信號：4mA～20mA DC（模擬，二線制）

測量范圍：相對壓力 最大0～60MPa 最小0～1.6kPa

絕對壓力 最大0～60MPa 最小0～20kPa

負相對壓力： -0.1MPa～1Mpa

精   度：·精度等級： 0.1級、0.2級、0.5級

·溫度影響：±0.15%FS/10℃

·穩定性：優于0.1%FS/年

·位置影響：安裝位置不影響零點

允許溫度：·正常工作溫度： -20℃～70℃

·膜片： -20℃～80℃(短時可達 130℃)

·貯存溫度： -20℃～80℃

·高低溫型： -65℃～150℃ 10℃～200℃ ～

防爆等級：隔爆型 ExdⅡCT6 本安型 Exia ⅡCT6

防護等級：Ip67

與被測介質接觸部分的材料

·過程連接件：不銹鋼 316L/304/1Gr18Ni9Ti/哈氏合金C

·密 封 件：氟橡膠/丁腈橡膠/聚四氟乙烯 /全焊接密封

接線引出方式  可根據需要從任何一個出口引出,建議最小使用Φ7.5工業電纜作為引線以便密封,引出接頭選用通用電纜接

頭M20×1.5,不引線一端用端蓋封住。

調節范圍  ·零點調節范圍：±5%   ·滿量程調節范圍：±20%

外形尺寸（單位：mm）

變送器安裝流程圖
