流量積算控制儀SWP-LK901/LK902/LK903/LK904

文字：[大][中][小] 手機頁面二維碼

2019/4/29 瀏覽次數：

一鍵分享

產品詳細介紹：

　★　五位瞬時流量＋八位瞬時累積顯示

　　SWP-LED系列流量積算控制儀適用于各種液體、蒸汽、天然氣、一般氣體等的流量積算測量控制。

一、主要特點

　　1、萬能無跳線輸入技術，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。進一步提高了儀表的多用性與可靠性。

　　2、流量系數K的自動演算具有多種輸入信號功能，可配接各種差壓、壓力及頻率式流量傳感器（如渦街、渦輪、孔板等）,可自由選擇多種補償方式（如溫度、壓力補償?shù)龋?

　　3、具有較寬的顯示測量范圍，可切換顯示溫度補償測量值、壓力補償測量值、流量（差壓、頻率）測量值等，及十二位的流量累積測量值（0--999999999999字），可精確到小數點后三位（0.001）進行累積，可設定儀表內部參數使zui大累積達到9999999999.99′100。

　　4、采用查表法進行密度補償，可自動對過熱蒸汽、飽和蒸汽進行精度較高的積算控制。

　　5、儀表面板增加了一組LED發光二極管狀態指示，每一發光二極管對應一種狀態，用以指明對應顯示值的工程含義，方便用戶觀測。

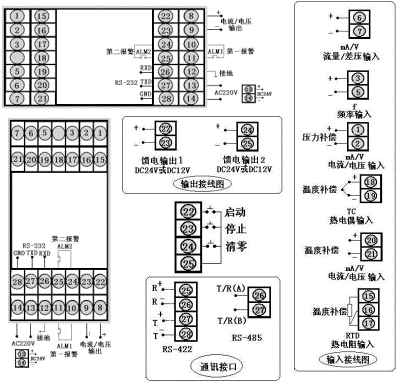

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）

型號	SWP-LK80系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g
型號	SWP-LK90系列	接線圖
儀表外形	儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重量:400g

★　SWP－LK系列與LE系列接線端子序號不同

三、 SWP-LED系列流量積算控制儀型譜表

型號

代碼

說明

SWP -LK

　　□　□-□　□　-□　□　□-　□　□-　□-　□-　□　　□

5位+8位流量積算控制儀

外形尺寸

160×80mm，80×160mm

96×96mm

控制作用

無補償輸入

帶補償輸入

過熱蒸汽帶溫度壓力補償-查表法

飽和蒸汽帶溫、壓補償-查表法

用戶特定曲線補償輸入-查表法

通訊方式

□

參見"通訊方式"

輸出方式

□

參見"輸出方式"

流量信號類型

□

參見"輸入類型"

壓力補償類型

□

參見"輸入類型"

溫度補償類型

□

參見"輸入類型"

*報警方式

無控制（或報警，可省略）

上限控制（或報警）

下限控制（或報警）

流量定量到控制 --自動啟動

流量定量過程控制--自動啟動

流量定量到控制 --自動清零

第二報警方式

無控制（或報警，可省略）

上限控制（或報警）

下限控制（或報警）

流量定量到控制 --手動啟動

流量定量過程控制--手動啟動

饋電輸出

無饋電輸出（可省略）

單路DC24V饋電輸出

雙路DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

外形特征

豎式顯示儀表

橫式顯示儀表（可省略）

★ 輸入類型：（出廠默認值）

代碼	輸入類型	測 量范圍	代碼	輸入類型	測 量范圍	說明
A	4～20 mA	-1999～99999 d	O	脈沖-集電極開路	0～5KHz	本表所列為zui大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
B	0～10 mA	-1999～99999d	G	Pt100	-200～650℃
C	1～5V	-1999～99999d	E	熱電偶E型	0～1000 ℃
D	0～5V	-1999～99999d	K	熱電偶K型	0～1300 ℃
M	0～20 mA	-1999～99999d	R	用戶特定	-1999～99999 d
F	脈沖	0～5KHz	N	無補償輸入

★ 輸出方式

選型代碼	0	1	2	3	4	5
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ 注1：LK802、LK803、LK804系列可通過設定儀表二級參數互相切換。

★ 注2：儀表除0～20mA、脈沖-集電極開路兩種輸入信號外,其余信號均可通過設定儀表二級參數自由更改。

★ 如用戶選擇特定曲線補償輸入（查表法）時，請?jiān)谟嗀洉r(shí)提供相關技術參數或密度表格。

★ 型號舉例：

①SWP-LK802-02-AAG-NN

　　補償輸入5位流量積算控制儀，流量輸入類型為4～20mA，壓力補償輸入類型為4～20mA，溫度補償輸入類型為4～20mA，4～20mA變送輸出，無報警輸出。

②SWP-LK803-81-ACK-BL-P

　　過熱蒸汽帶溫度壓力補償?shù)?位流量積算控制儀，流量輸入類型為4～20mA，壓力補償輸入類型為1～5V，溫度補償輸入類型為熱電偶K型，繼電器控制輸出，帶RS-485通訊，帶流量定量到控制報警輸出，帶下限報警輸出，帶DC24V饋電輸出。
