工業熱電阻系列

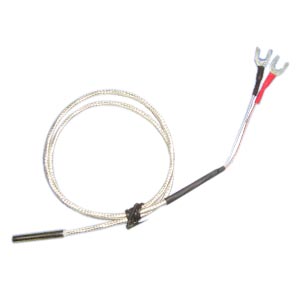

銅熱電阻作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從-200℃～420℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
技術參數：
1）、銅熱電阻WZC-200、WZC-201型號參數
|
型號
|
分度號
|
安裝形式
|
保護管材料
|
測量范圍
|
D
|
S
|
d
|
|
WZC-200
|
Cu50
|
管螺紋G1/2
|
1Cr18NiTi
|
-50~100℃
|
34
|
27
|
12
|
|
WZC-201
|
Cu50
|
螺紋M27X2
|
1Cr18Ni9Ti
|
-50~100℃
|
40
|
32
|
12
|
2）、銅熱電阻WZP-200、WZP-201參數
|
型號
|
分度號
|
安裝形式
|
保護管材料
|
測量范圍
|
D
|
S
|
d
|
|
WZP-200
|
Pt100
|
管螺紋G1/2
|
1Cr18NiTi
|
-50~100℃
|
34
|
27
|
12
|
|
WZP-201
|
Pt100
|
螺紋M27X2
|
1Cr18Ni9Ti
|
-50~100℃
|
40
|
32
|
12
|
3）、銅熱電阻傳感器長度規格系列尺寸與代號
|
代號
規格
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
F
|
|
L1（插深）mm
|
100
|
150
|
200
|
250
|
260
|
300
|
340
|
360
|
400
|
450
|
其他
|
|
L2（總長）mm
|
550
|
600
|
650
|
700
|
710
|
750
|
790
|
810
|
850
|
900
|
其他
|
1、國家標準WZC-200包含G1/2、M27X2兩種螺紋。我廠為選型方便將管螺紋G1/2。定型為WZC-200，將普通螺紋M27X2定型為WZC-201。
2、銅熱電阻不在該長度尺寸的請注明要求的尺寸規格。
3、A是單獨一端，B、C是并連的。
4、例如WZC-200-2：表示Cu50傳感器，螺紋G1/2，插入深度150mm長，總長550mm。直徑12mm。
5、例如WZP-01-3：表示Pt100傳感器，螺紋M27×2，插入深度200mm長，總長550mm。直徑12mm。
