NHR-W21系列無源信號隔離器

文字：[大][中][小] 手機頁面二維碼

2019/7/2 瀏覽次數：

一鍵分享

單通道、雙通道、三通道、四通道。
直流電流輸入。
直流電流/電壓輸出。
輸入/輸出磁隔離。
傳輸精度(20℃)：0.15%FS。
響應時間短，厚度薄，功耗低。
插拔式端子，便于安裝、維護。
標準的35mmDIN導軌卡式安裝。

概述

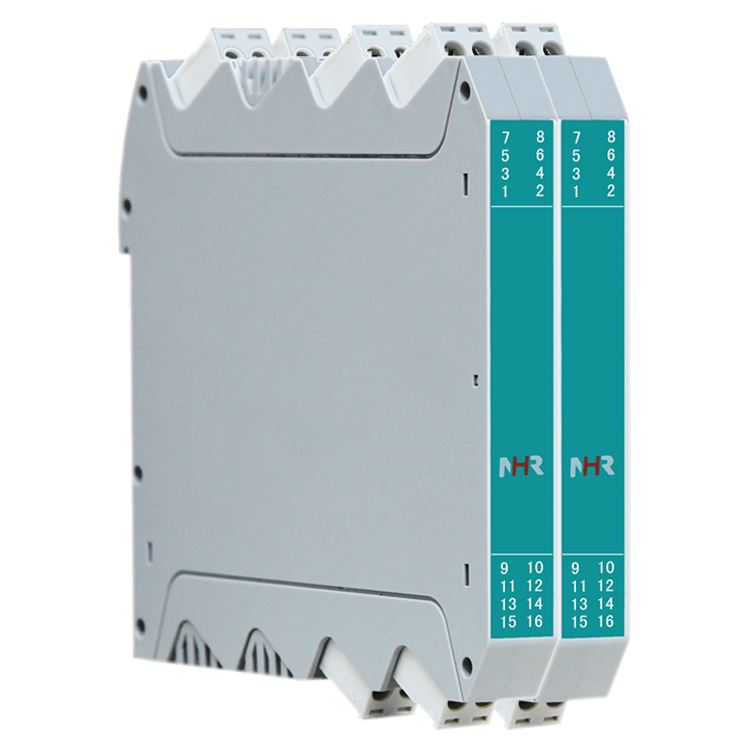

無源信號隔離器無需外供電源，由輸入回路供電，實現信號隔離。可以與各種工業傳感器、現場儀表配合，取回參數信號，隔離變送傳輸，滿足用戶本地監視遠程數據的需求。本產品品種分為一進一出、兩進兩出、三進三出、四進四出，且輸入、輸出磁隔離。

接線圖

結構外型圖

技術參數

輸入
輸入信號	0-20mA，4-20mA
電壓降	2.5V（I=20mA）
響應電流	< 50uA
最大輸入/過載輸入	50mA /100mA
最大輸入電壓/過載輸入電壓	30V / 30V
極限電壓輸入	33V
輸出
輸出信號	0-20mA，4-20mA，0-5V，1-5V
電壓降	2.5V（I=20mA）
最大輸出	35mA
紋波	10mVp-p
其它參數
傳輸精度(20℃)	0.15%FS
附加誤差	0.02%*PV /100Ω（注：PV為測量量程值）
溫度系數（負載100Ω）	≤（0.02%*PV）/K/100Ω（注：PV為測量量程值）
截止頻率	<30Hz
階躍響應(10%-90%)	≤2ms
耐壓測試	輸入、輸出：2000V AC 1min
工作溫度范圍	-10℃ ~ 70℃
安裝方式	35mmDIN導軌安裝
安裝尺寸	13108121.2mm(寬高深)
重量	約130克
電磁兼容性	符合GB/T18268工業設備應用要求（IEC 61326-1）
適用現場設備	直流電流源

儀表選型

備注：

    1、無源信號隔離器可選擇一進一出、二進二出、三進三出、四進四出。
    2、輸入信號類型只能轉換成同比例的輸出信號類型。例：當輸入選擇4-20mA時，輸出類型只能選擇4-20mA或1-5V。
    3、電流輸出與電壓輸出之間是不可切換的，需通過更改硬件完成，訂貨時請注明清楚；
    型號舉例：NHR-W21-27/27/27/27-0/0/0/0。
    無源信號隔離器四進四出，輸入信號為：4-20mA，輸出信號為：4-20mA。
