NHR-7300/7300R系列液晶人工智能溫控器采用真正的人工智能算式，儀表啟動自整定功能，可以根據被控對象的特性，自動尋找參數以達到很好的控制效果，無需人工整定參數?？販鼐然具_(dá)±0.1℃，無超調、欠調，達國際先進水平。適用于需要進行高精度控制系統，可對溫度、壓力、流量、液位、速度等測量信號進行數字量顯示控制；可帶外給定（或閥位）控制，可取代伺服放大器直接驅動執行機構；可進行編程控制，根據生產過程的要求，按照一定的程序曲線進行控制，最多可分61段曲線對控制對象進行監測、控制、記錄與遠傳。
★萬能信號輸入，可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶等信號；0.2級測量精度
★可選擇定點控制、外給定控制、閥位反饋控制、多段曲線控制等方式
★具有電壓、電流、SSR驅動、單/三相可控硅過零觸發、繼電器正反轉等控制輸出方式可選
★帶PID參數自整定功能，控制輸出手動/自動無擾動切換功能，控制準確且無超調
★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
★支持RS232C打印功能，具有手動打印、定時打印功能
★帶DC24V饋電輸出，為現場變送器配電
★帶USB數據轉存功能和SD卡擴展功能
★輸入、輸出、電源、通訊相互之間采用光電隔離技術。
按控制方式可分以下幾類：
|
NHR-7310/7310R
單路自整定PID調節器/調節記錄儀
|
自動控制時，輸入測量值與內部目標值比較運算后輸出控制信號。
|
NHR-7320/7320R
外給定PID調節器/調節記錄儀
|
自動控制時，輸入測量值與外給定輸入目標值比較運算后輸出控制信號。
|
NHR-7330/7330R
閥位反饋PID調節器/調節記錄儀
|
自動控制時，根據控制輸出類型的不同分兩種模式進行控制
模式一、選擇模擬量控制輸出：輸入測量值與內部目標值比較運算后輸出控制信號。
模式二、選擇開關量控制輸出：當控制輸出的百分比小于閥位反饋值時，儀表輸出反轉，當控制輸出的百分比大于閥位反饋值時，儀表輸出正轉。
|
NHR-7340/7340R
程序PID調節器/調節記錄儀
|
根據生產工藝的要求，設定目標曲線進行控制，可實現對曲線控制的運行、步進、暫停、結束、等待狀態的操作。具有掉電自啟動功能，從上電測量值與設定值相同點的升溫段開始升溫，并按原設定曲線執行控制。
|
|

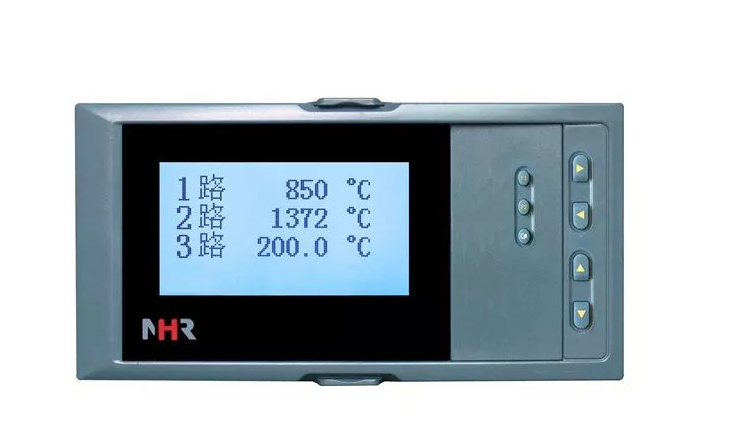

 儀表面板
|
|
|
|
簡易畫面指示
|
|
|
|
接線圖
|
|
NHR-7310(R)/7340(R)系列儀表接線圖
NHR-7320(R)系列儀表接線圖
NHR-7330(R)系列儀表接線圖
|
|
注1：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。
注2：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。
|
|
|
|
儀表選型
|
NHR-73 □-□-□-□-□-□液晶PID調節器
① ② ③ ④ ⑤ ⑥
NHR-73 □R-□-□-□-□-□液晶PID調節記錄儀
① ② ③ ④ ⑤ ⑥
|
|
①控制方式
|
②規格尺寸
|
|
代碼
|
控制方式
|
代碼
|
寬*高*深
|
|
10
20
30
40
|
單路PID控制
外給定控制
閥位反饋控制
程序段控制
|
A
B
C
|
160*80*110mm（橫式）
80*160*110mm（豎式）
96*96*110mm（方式）
|
|
③控制輸出（備注1）
|
④報警輸出（備注2）
|
|
代碼
|
輸出類型（負載電阻RL）
|
代碼
|
報警通道(繼電器接點輸出)
|
0
1
2
3
4
5
K1
K3
K4
K6
K7
K8
K9
|
4-20mA(RL≤480Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤960Ω)
0-5V(RL≥250KΩ)
0-20mA(RL≤480Ω)
0-10V(RL≥4KΩ)
繼電器接點輸出
可控硅過零觸發脈沖輸出
固態繼電器驅動電壓輸出
三相可控硅過零觸發脈沖輸出
繼電器正反轉輸出
可控硅正反轉輸出(適用大功率負載)
固態繼電器正反轉輸出
|
X
1
2
3
4
5
|
無輸出
1限報警
2限報警
3限報警
4限報警
5限報警
|
|
⑤供電電源
|
|
代碼
|
電壓范圍
|
A
D
|
AC/DC 100～240V(AC/50-60Hz)
DC 12～36V
|
|
⑥附加功能(以下功能可全選，用“/”隔開，不選功能可省略)
|
|
變送輸出(備注2)
|
通訊輸出
|
|
代碼
|
輸出通道
|
代碼
|
通訊接口(通訊協議)
|
1
2
3
|
1路變送輸出
2路變送輸出
3路變送輸出
|
D1
D2
D3
|
RS485通訊接口（Modbus RTU）
RS232通訊接口（Modbus RTU）
RS232C打印接口
|
|
饋電輸出
|
|
代碼
|
饋電輸出（輸出電壓)
|
1P
2P
|
1路饋電輸出
2路饋電輸出
如“2P（12/24）”表示第一路12V，第二路24V饋電輸出。
|
|
適用于帶記錄的儀表
|
|
USB轉存功能
|
擴展功能
|
|
代碼
|
轉存功能
|
代碼
|
擴展功能
|
|
U
|
USB卡轉存（U盤）
|
SD
|
SD卡擴展（Micro SD卡）
|
|
備注：
1、控制方式選擇外給定控制時，控制輸出K7、K8、K9不可選；控制方式選擇閥位反饋控制時，開關量控制輸出只能選擇K7、K8、K9；控制方式選擇程序段PID控制時，控制輸出K7、K8、K9不可選。
2、變送輸出與報警輸出可組合，變送輸出+報警輸出≤5；當控制輸出選擇K6時，變送輸出+報警輸出≤3；當控制輸出選擇K7、K8、K9時，變送輸出+報警輸出≤4。
3、儀表型號舉例：
例1：NHR-7310-A-0-2-A-1/D1(K偶輸入，4～20mA輸出)
含義：單路PID控制，160*80*110mm的規格尺寸，4～20mA控制輸出，2限報警輸出，AC100～240V供電，1路變送輸出，RS485通訊
例2：NHR-7330R-A-K7-2-A-1/2P/U(4～20mA輸入，4～20mA變送輸出)
含義：閥位反饋控制，160*80*110mm的規格尺寸，繼電器正反轉控制輸出，2限報警輸出，AC100～240V供電，1路變送輸出，2路饋電輸出，USB轉存功能。
|
 萬能輸入信號類型
|
|
信號類型
|
量程范圍
|
信號類型
|
量程范圍
|
B
S
K
E
T
J
R
N
F2
Wre3-25
Wre5-26
Cu50
Cu53
Cu100
Pt100
BA1
BA2
|
400～1800℃
-50～1600℃
-100～1300℃
-100～1000℃
-100.0～400.0℃
-100～1200℃
-50～1600℃
-100～1300℃
700～2000℃
0～2300℃
0～2300℃
-50.0～150.0℃
-50.0～150.0℃
-50.0～150.0℃
-200.0～650.0℃
-200.0～600.0℃
-200.0～600.0℃
|
0～400Ω線性電阻
0～20mV
0～100mV
0～20mA
0～10mA
4～20 mA
0～5V
1～5V
0～10V(不可切換)
0～10mA開方
4～20mA開方
0～5V開方
1～5V開方
|
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
|
|
 模擬量輸出信號類型(訂貨時請?jiān)谶x型后備注信號類型)
|
|
輸出信號類型
|
4-20mA
|
1-5V
|
0-10mA
|
0-5V
|
0-20mA
|
0-10V(特殊定制)
|
|
輸出1、2負載電阻RL
|
RL≤480Ω
|
RL≥250KΩ
|
RL≤960Ω
|
RL≥250KΩ
|
RL≤480Ω
|
RL≥4KΩ
|
|
輸出3、4負載電阻RL
|
RL≤380Ω
|
RL≥250KΩ
|
RL≤760Ω
|
RL≥250KΩ
|
RL≤380Ω
|
RL≥4KΩ
|
|
