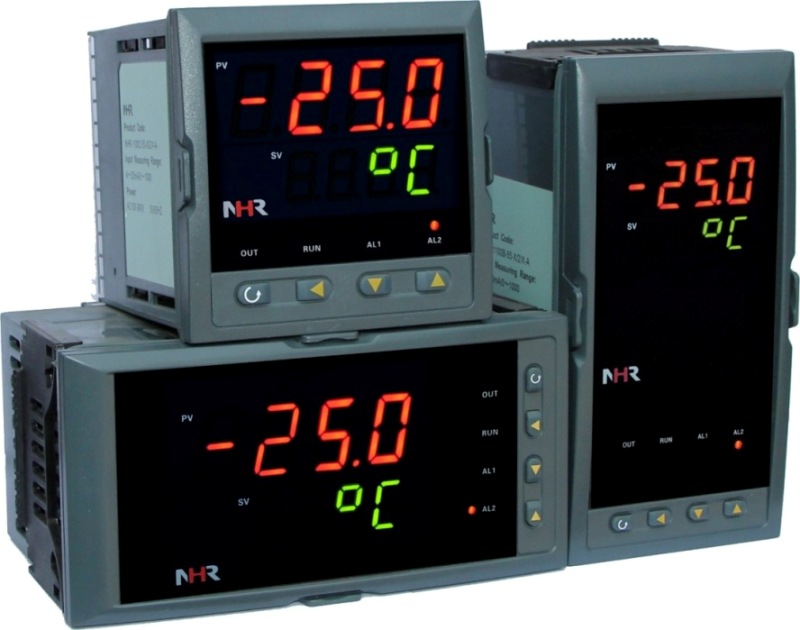

NHR-1340系列傻瓜式60段模糊PID程序溫控器采用模糊PID算式,儀表啟動自整定功能,可以根據被控對象的特性,自動尋找最優參數以達到很好的控制效果,無需人工整定參數,控溫精度基本達±0.5℃,無超調、欠調,性價比高。采用模塊化結構,結構簡單、操作方便。可與各類傳感器、變送器配合使用,實現對溫度、壓力、液位、容積、力等物理量的測量顯示,并配合各種執行器對電加熱設備和電磁、電動閥進行PID調節和控制、報警控制、數據采集等功能。適用于工業爐,電爐,烘箱,試驗設備,制鞋機械,注塑機械,包裝機械,食品機械,印刷機械等行業。
★單通道輸入,雙屏LED數碼顯示。 ★具備33種信號輸入類型,用戶可根據需求任意設置輸入類型,測量精度為0.3%FS。 ★熱電阻\熱電偶信號分辨率可切換:1℃或0.1℃ ★具備上下限報警/偏差報警功能,帶LED報警燈指示。 ★帶PID參數自整定功能,控制輸出手動/自動無擾切換功能,控制輸出有多種方式可選,控制準確。 ★程序段控制曲線多達60段,可通過面板按鍵實現手動“啟動”、“停止”、“清零”、“步進”等功能。 ★具有掉電自啟動功能,從上電測量值與設定值相同點的升溫段開始升溫,并按原設定曲線執行控制。 ★支持RS485通訊接口,采用標準MODBUS RTU通訊協議。 ★帶DC24V配電輸出,為現場變送器配電。 ★輸入、輸出、電源、通訊相互之間采用光電隔離技術。 ★具備多種外形尺寸及樣式供用戶選擇。 ★參數設定密碼鎖定,參數設置斷電永久保存。 |
||||||||||||||||||||||||||||||||||||||||
儀表面板
|
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
儀表接線圖
|
||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
| 注:上述接線圖中在同一組端子標有不同功能的,只能選擇其中一種功能。如RS485通訊功能和控制輸出功能在同一組OUT接線端子上,只能選擇一種。若兩者需同時存在時,控制輸出只能選擇開關量輸出且接線端子在AL2上。 | ||||||||||||||||||||||||||||||||||||||||
儀表選型
|
||||||||||||||||||||||||||||||||||||||||
|
NHR-1340□-□-□/□/□()-□-()傻瓜式60段模糊PID程序溫控器 |
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
| 備注: | ||||||||||||||||||||||||||||||||||||||||
|
1、代碼55:全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型 4、當溫控器對壓力、流量等物理量進行控制時,如果控制效果不理想,請選用NHR-5300系列人工智能溫控器/調節儀。
5、選型時必須完整,沒有選到的功能項不能省略,必須用“X”補上。 |
||||||||||||||||||||||||||||||||||||||||
