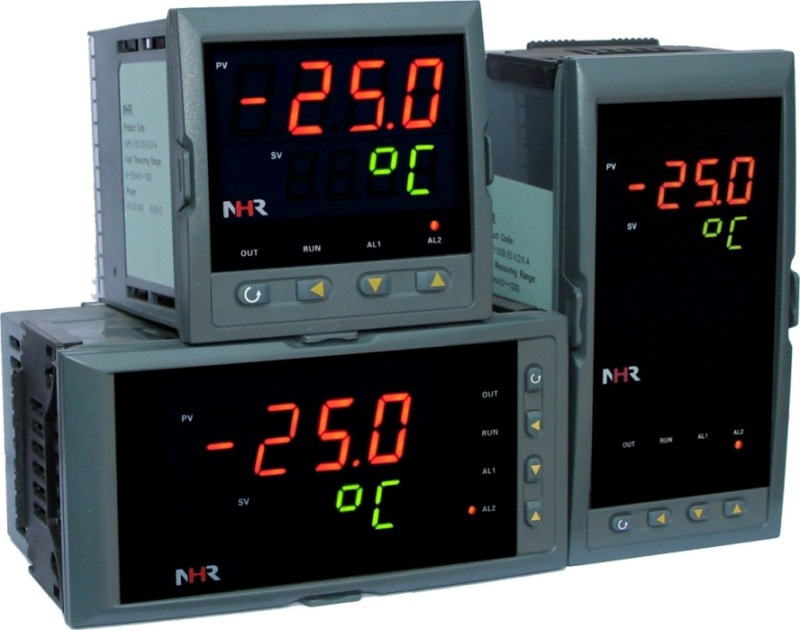

NHR系列儀表為虹潤公司多年開發制造經驗而設計生產，集諸多全新功能于一身的新一代智能顯示控制儀表。針對現場溫度、壓力、液位、速度、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。
   采用智能處理器，F(xiàn)lash存儲等技術，具備密碼保護、掉電保持、組態等功能；先進的生產工藝、嚴格的檢驗流程，通過ISO9001國際質量體系認證，品質可靠。
   具備萬能信號輸入功能，合理硬件設計，實現軟、硬件結合抗干擾模式有效抑制現場干擾信號。提供多種靈活的輸出功能及方式，采用RS232/RS485串行接口，標準MODBUS RTU通訊協議，方便實現監控網絡。也可選用虹潤坤瑞工控平臺更好地遠程監控、數據分析。輸入、輸出、電源、通訊相互之間采用光電隔離技術，增強穩定性。
   具備多種顯示方式、外形尺寸及樣式供用戶選擇。

通用技術參數

顯示
數碼管	雙屏LED高亮度數碼管數字顯示
光柱	測量值百分比光柱模擬顯示
輸入
熱電偶	B(400～1800℃)、S(0～1600℃)、K(0～1300℃)、E(0～1000℃)、 T(-200.0～400.0℃)、J(0～1200℃)、 R(0～1600℃)、N(0～1300℃)、 F2(700～2000℃)、Wre3-25(0～2300℃)、Wre5-26(0～2300℃)
熱電阻	Cu50(-50.0～150.0℃)、Cu53(-50.0～150.0℃)、Cu100(-50.0～150.0℃)、 Pt100(-200.0～650.0℃)、BA1(-200.0～600.0℃)、BA2(-200.0～600.0℃)
線性電阻	0～400Ω、0～500Ω
遠傳電阻	0～350Ω、30～350Ω
直流電壓	0-20mV、0-40mV、0-100mV、0-5V、1-5V、0-10V、0-5V開方、1-5V開方; 輸入阻抗≥510KΩ
直流電流	0～20mA、0-10mA、4-20mA、0-10mA開方、4-20mA開方; 輸入阻抗≤250Ω
報警/控制輸出
燈指示	LED指示燈，報警/控制輸出狀態時燈亮
輸出	報警/控制開關量輸出，開關量類型可選 ALM——繼電器觸點輸出，觸點容量：AC125V/0.5A(小)，DC24V/0.5A(小)(阻性負載) AC220V/2A(大)，DC24V/2A(大)(阻性負載) SCR(K3/K6)——可控硅過零觸發脈沖輸出，K3容量：AC 400V/5A，K6容量：AC 400V/0.5A SSR(K4)——固態繼電器驅動電壓輸出，容量：DC 12V/30mA SOT(K5)——雙向可控硅通斷輸出，容量：AC600V/5A
變送輸出
直流電壓	DC 1--5 V，負載電阻≥250KΩ(可選擇帶大負載模塊，負載電阻≥4KΩ) DC 0--5 V，負載電阻≥250KΩ(可選擇帶大負載模塊，負載電阻≥4KΩ) DC 0--10V，負載電阻≥4KΩ
直流電流	DC 4—20mA，負載電阻≤600Ω DC 0—20mA，負載電阻≤600Ω DC 0—10mA，負載電阻≤1.2KΩ
通訊輸出
通訊接口	標準串行雙向通訊接口：RS485——二線制，通訊距離≤1000米 RS232——三線制，通訊距離≤15米
通訊協議	標準MODBUS RTU通訊協議，1位起始位、8位數據位、1位停止位，無奇偶校驗波特率1200～9600bps
打印輸出
打印接口	RS232C——三線制，通訊距離≤15米適配微型串行打印機，16針，波特率1200～9600bps
饋電輸出
輸出電壓	DC24V±1V
輸出電流	≤30mA(負載電阻≥750Ω)
電源
開關電源	AC/DC 100～240V，頻率 50/60Hz，功耗≤5W DC 20～29V，功耗≤3W
使用環境
溫度	0～50℃
濕度	10～90%RH，避免強腐蝕氣體
特性
溫度漂移	≤0.01%FS/℃(典型值約50ppm/℃)
采樣周期	500ms
耐壓強度	輸入/輸出/電源/通訊相互之間(1000V.AC /min)
絕緣強度	輸入/輸出/電源/通訊相互之間 ≥100MΩ
電磁兼容	IEC61000-4-4(電快速瞬變脈沖群)，±4KV/5KHZ；IEC61000-4-5(浪涌)，4KV；差模2KV
設定方式	面板輕觸式按鍵數字設定，設定值斷電永久保存
保護方式	輸入回路斷線、輸入信號超/欠量程報警

輸入類型、量程范圍及誤差表

輸入類型		量程范圍	絕對誤差	基本誤差
熱電偶	B	400～1800℃	±2℃	±0.2%
	S	0～1600℃	±2℃	±0.2%
	K	0～1300℃	±1℃	±0.2%
	E	0～1000℃	±1℃	±0.2%
	T	-200.0～400.0℃	±1℃	±0.2%
	J	0～1200℃	±1℃	±0.2%
	R	0～1600℃	±2℃	±0.2%
	N	0～1300℃	±1℃	±0.2%
	F2	700～2000℃	±2℃	±0.2%
	Wre3-25	0～2300℃	±2℃	±0.2%
	Wre5-26	0～2300℃	±2℃	±0.2%
熱電阻	Cu50	-50.0～150.0℃	±4℃	±0.2%
	Cu53	-50.0～150.0℃	±4℃	±0.2%
	Cu100	-50.0～150.0℃	±4℃	±0.2%
	Pt100	-200.0～650.0℃	±2℃	±0.2%
	BA1	-200.0～600.0℃	±4℃	±0.2%
	BA2	-200.0～600.0℃	±4℃	±0.2%
線性電阻		0～400Ω	±2℃	±0.2%
線性電阻		0～500Ω	±2℃	±0.2%
遠傳電阻		0～350Ω	±2℃	±0.2%
遠傳電阻		30～350Ω	±2℃	±0.2%
毫伏信號		0-20mV	40μV	±0.2%
		0-40mV	40μV	±0.2%
		0-100mV	40μV	±0.2%

注：精度為標準操作條件下的數值：23±2℃、55±10%RH,電源頻率為50/60Hz。

前言-2
名詞解釋

1、報警/控制回差

報警/控制輸出帶回差，以防止輸出開關量在輸出臨界點上下波動時頻繁動作。具體輸出狀態如下：
★當儀表處于下限報警時測量值由低上升： ★當儀表處于上限報警時測量值由高下降：

2、斷線報警

斷線報警指儀表輸入信號線斷開后儀表輸出一個報警信號，此時越限報警輸出信號無效。當輸入信號線輸入正常時，越限報警恢復正常狀態。

3、閃爍報警

閃爍報警指儀表測量顯示值低于或高于設定的閃爍報警量程時，儀表測量值閃爍顯示。

4、延時報警

當儀表測量值滿足報警條件時，到達設定延時時間后才輸出報警信號。

5、冷端補償

熱電偶的冷端補償通常采用在冷端串聯一個由熱電阻構成的電橋。電橋的三個橋臂為標準電阻，另外有一個橋臂由(銅)熱電阻構成。當冷端溫度變化(比如升高)，熱電偶產生的熱電勢也將變化(減小)，而此時串聯電橋中的熱電阻阻值也將變化并使電橋兩端的電壓也發生變化(升高)。如果參數選擇得好且接線正確，電橋產生的電壓正好與熱電勢隨溫度變化而變化的量相等，整個熱電偶測量回路的總輸出電壓(電勢)正好真實反映了所測量的溫度值。這就是熱電偶的冷端補償。(由于測量元件的誤差、儀表本身發熱及儀表附近其它熱源等原因，常導致自動補償方式偏差較大，最壞情況時可能超過2℃)

6、輸出零點遷移、放大比例

儀表變送及控制輸出以0～20mA或0～5V校對，如需更改輸出量程或輸出偏差調整，可以利用以下公式實現。

公式中，當輸出為電流信號，滿量程=20，當輸出為電壓信號，滿量程=5。
例1：變送電流0～20mA輸出，現欲改為4～20mA輸出。測量時，輸出零點值輸出為0mA，輸入滿量程時輸出為20mA，當前Oub=0，當前OuK=1。

所以，將Oub設置為0.2，OuK不變，就實現了從0～20mA輸出改為4～20mA輸出了。
例2：變送電流4～20mA輸出，測量時，輸出零點值輸出為4.2mA，輸入滿量程時輸出為20.5mA，當前Oub=0.2，當前OuK=1。

7、濾波系數

濾波系數─指設定儀表采樣的次數，用于防止測量顯示值跳動。
采樣周期─模擬量輸入時，儀表每次數據采集的時間為0.5秒。
儀表PV顯示值與濾波系數的關系如下：
例:模擬量輸入時，設定濾波系數為6(次)，則儀表自動將(6×0.5)3秒內的采樣值進行平均，以遞推法更新PV顯示值。(即每次顯示均為前3秒的采樣平均值)。

8、開方信號

儀表輸入信號開方公式：

其中，a—輸入mA/V值，b—滿量程mA/V值，c—偏置mA/V值，D—顯示量程。
例一儀表輸入信號4-20mA，顯示量程為0-1000，即b=20mA，c=4mA，D=1000-0=1000，當輸入a=8mA時，PV顯示500；當輸入a=12mA時，PV顯示707。

9、小信號切除

電流電壓開方信號小信號切除功能指當輸入信號≤輸入信號下限+(輸入信號上限-輸入信號下限)*設定百分比時，儀表顯示為測量量程下限，設定為0關閉小信號切除功能。(適用于1000系列儀表)
電流電壓信號小信號切除功能指當顯示值≤輸入信號量程百分比時，儀表顯示為測量量程下限，設定為0關閉小信號切除功能。(適用于5000系列儀表)

10、輸入零點遷移、放大比例

顯示輸入的遷移與放大：校對時，可調整Pb及PK改變測量值顯示誤差。
Pb 及PK的計算公式：PK = 設定顯示量程 ÷ 實際顯示量程 ×原PK
Pb = 設定顯示量程下限 - 實際顯示量程下限×PK +原Pb
例：一直流電流4～20mA輸入儀表，測量量程為-200～1000KPa，現作校對時發現輸入4mA時顯示-202，輸入20mA時顯示1008。(原Pb=0，原PK=1.000)
根據公式：PK = 設定顯示量程÷實際顯示量程×原PK
= [1000-(-200)]÷ (1008-(-202) ×1=1200÷1210×1≈0.992
Pb = 設定顯示量程下限- 實際顯示量程下限×PK+原Pb
= -200 - (-202×0.992 )+0 = 0.384
設定：Pb = 0.384，PK= 0.992

安裝尺寸

	外型尺寸	開孔尺寸
48×48 面板尺寸(H)
72×72 面板尺寸(F)
96×96 面板尺寸(C)
48×96 面板尺寸(E)
96×48 面板尺寸(D)
160×80 面板尺寸(A)
80×160 面板尺寸(B)

備注：5702系列儀表的安裝深度為120mm；5700、5740系列儀表的安裝深度為131mm。

主要功能一覽表

名稱	NHR-1103經濟型單回路數字顯示控制儀
面板顯示	雙排三位數碼管
輸入通道數	單通道
輸入信號種類	10種輸入類型
斷線處理	無處理
測量精度	0.3%
算式	無
輸出擴展性	2限報警+1路變送輸出
報警/控制輸出方式	干接點報警
報警功能	上下限報警
控制回差功能	無
通訊功能	無
時鐘功能	無
適用領域	輕工機械、烘箱、實驗設備、制冷/制熱爐等設備
名稱	NHR-1303經濟型模糊PID溫控器
面板顯示	雙排三位數碼管
輸入通道數	單通道
輸入信號種類	10種輸入類型
斷線處理	無處理
測量精度	0.3%
算式	模糊PID算式
輸出擴展性	2限報警+1路開關量控制輸出
報警/控制輸出方式	干接點、固態繼電器驅動報警、可控硅驅動
報警功能	上下限報警
控制回差功能	帶控制回差
通訊功能	無
時鐘功能	無
適用領域	輕工機械、烘箱、實驗設備、制冷/制熱爐等設備
名稱	NHR-1100簡易型單回路數字顯示控制儀
面板顯示	雙LED
輸入通道數	單通道
輸入信號種類	33種輸入類型
斷線處理	無處理
測量精度	0.3%
算式	無
輸出擴展性	模式1：2限報警+1路變送輸出+1路饋電模式2：2限報警+通訊輸出+1路饋電
報警/控制輸出方式	干接點、固態繼電器驅動報警
報警功能	上下限報警
控制回差功能	無
通訊功能	485通訊
時鐘功能	無
適用領域	塑料機械、食品機械、包裝機械、加熱爐等行業
名稱	NHR-1300/1340傻瓜式模糊PID溫控器/程序控制溫控器
面板顯示	雙LED
輸入通道數	單通道
輸入信號種類	33種輸入類型
斷線處理	無處理
測量精度	0.3%
算式	模糊PID算式
輸出擴展性	模式1：2限報警+1路模擬量或開關量控制輸出+1路饋電模式2：1限報警+1路模擬量或開關量控制輸出+通訊輸出+1路饋電
報警/控制輸出方式	干接點、固態繼電器驅動報警、可控硅驅動
報警功能	上下限報警、偏差報警
控制回差功能	帶控制回差
通訊功能	485通訊
時鐘功能	無
適用領域	塑料機械、食品機械、包裝機械、加熱爐等行業
名稱	NHR-5100/5200系列單雙回路數字顯示控制儀
面板顯示	雙LED+單/雙光柱
輸入通道數	5100單通道 5200雙通道
輸入信號種類	36種輸入類型
斷線處理	斷線報警、閃爍報警斷線顯示：歸零、量程最大值、歷史最大值、保持不變
測量精度	0.2%
算式	無
輸出擴展性	4限報警+2路變送輸出+通訊輸出+2路饋電
報警/控制輸出方式	干接點、固態繼電器驅動
報警功能	上下限報警、延時報警
控制回差功能	無
通訊功能	485/232通訊
時鐘功能	有
適用領域	適用所有自控現場
名稱	NHR-5300人工智能溫控器/調節儀
面板顯示	雙LED+雙光柱
輸入通道數	單/雙通道(外給定、閥位反饋時為雙輸入)
輸入信號種類	36種輸入類型
斷線處理	無處理
測量精度	0.2%
算式	真正的人工智能算式
輸出擴展性	模式1：主控制輸出+輔助控制輸出+4限報警+通訊輸出+2路饋電模式2：主控制輸出+變送輸出+4限報警+通訊輸出+2路饋電
報警/控制輸出方式	干接點、固態繼電器驅動、單相過零觸發、三相過零觸發、雙向可控硅通斷輸出
報警功能	上下限報警、偏差報警、閃爍報警、LBA報警
控制回差功能	帶控制回差
通訊功能	485/232通訊
時鐘功能	有
適用領域	適用所有自控現場
名稱	NHR-5400系列60段PID自整定調節器
面板顯示	雙LED
輸入通道數	單通道
輸入信號種類	36種輸入類型
斷線處理	無處理
測量精度	0.2%
算式	真正的人工智能算式
輸出擴展性	4限報警+1路控制輸出+1路變送輸出+通訊輸出+2路饋電
報警/控制輸出方式	干接點、固態繼電器驅動、單相過零觸發、三相過零觸發
報警功能	上下限報警、偏差報警、LBA報警、程序停止報警、閃爍報警
控制回差功能	帶控制回差
通訊功能	485/232通訊
時鐘功能	有
適用領域	適用所有自控現場
名稱	NHR-5401系列程序閥門溫控器
面板顯示	雙LED
輸入通道數	單通道雙通道
輸入信號種類	36種輸入類型
斷線處理	無處理
測量精度	0.2%
算式	真正的人工智能算式
輸出擴展性	模式1：主控制輸出+輔助控制輸出+2限報警+通訊輸出+2路饋電模式2：主控制輸出+變送輸出+2限報警+通訊輸出+2路饋電
報警/控制輸出方式	干接點、固態繼電器驅動、單相過零觸發、三相過零觸發
報警功能	上下限報警、偏差報警、LBA報警、程序停止報警、閃爍報警
控制回差功能	帶控制回差
通訊功能	485/232通訊
時鐘功能	有
適用領域	適用所有自控現場
名稱	NHR-5500系列手動操作器
面板顯示	雙LED+雙光柱
輸入通道數	雙通道(外給定、閥位反饋)
輸入信號種類	36種輸入類型
斷線處理	無處理
測量精度	0.2%
算式	無
輸出擴展性	模式1：4限報警+1路模擬控制輸出+1路變送輸出+通訊輸出+2路饋電模式2：2限報警+正反轉+1路變送輸出+通訊輸出+2路饋電
報警/控制輸出方式	干接點、固態繼電器驅動、單相過零觸發、三相過零觸發、雙向可控硅通斷輸出
報警功能	上下限報警、閃爍報警
控制回差功能	帶控制回差
通訊功能	485/232通訊
時鐘功能	有
適用領域	適用所有自控現場
名稱	NHR-5600/5610系列流量/熱量積算控制儀
面板顯示	雙LED
輸入通道數	單/三通道（流量、溫度/入溫、壓力/出溫）
輸入信號種類	37種輸入類型
斷線處理	無處理
測量精度	0.2%
算式	無
輸出擴展性	2限報警+2路變送輸出+通訊輸出+2路饋電
報警/控制輸出方式	干接點報警
報警功能	上下限報警、定量控制報警
控制回差功能	無
通訊功能	485/232通訊
時鐘功能	有
適用領域	適用所有自控現場
名稱	NHR-5620系列數字顯示容積儀
面板顯示	雙LED
輸入通道數	單通道
輸入信號種類	11種輸入類型
斷線處理	無處理
測量精度	0.2%
算式	無
輸出擴展性	2限報警+2路變送輸出+通訊輸出+2路饋電
報警/控制輸出方式	干接點報警
報警功能	上下限報警
控制回差功能	無
通訊功能	485/232通訊
時鐘功能	有
適用領域	適用所有自控現場
名稱	NHR-5700系列多回路測量顯示控制儀
面板顯示	雙LED
輸入通道數	8～16通道
輸入信號種類	36種輸入類型
斷線處理	無處理
測量精度	0.2%
算式	無
輸出擴展性	統一報警+統一變送+通訊輸出+2路饋電
報警/控制輸出方式	干接點報警
報警功能	統一報警
控制回差功能	無
通訊功能	485/232通訊
時鐘功能	有
適用領域	適用所有自控現場
名稱	NHR-5702系列增強型多回路測量顯示控制儀
面板顯示	雙LED
輸入通道數	8～16通道
輸入信號種類	36種輸入類型
斷線處理	無處理
測量精度	0.2%
算式	無
輸出擴展性	分別報警+分別變送+通訊輸出+2路饋電
報警/控制輸出方式	干接點報警
報警功能	分別報警
控制回差功能	無
通訊功能	485/232通訊
時鐘功能	有
適用領域	適用所有自控現場
名稱	NHR-5740系列四回路測量顯示控制儀
面板顯示	LED
輸入通道數	4通道
輸入信號種類	36種輸入類型
斷線處理	無處理
測量精度	0.2%
算式	無
輸出擴展性	模式1：2路統一報警+1路統一變送輸出+通訊輸出+2路饋電模式2：8路分別報警+4路分別變送輸出+通訊輸出+2路饋電
報警/控制輸出方式	干接點報警
報警功能	統一報警、分別報警
控制回差功能	無
通訊功能	485/232通訊
時鐘功能	無
適用領域	適用所有自控現場
