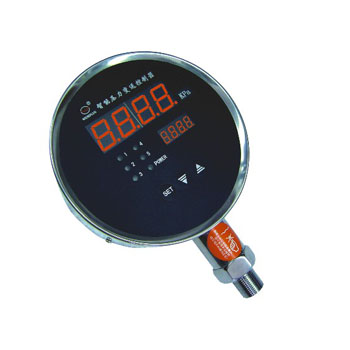

產品概述

WIDEPLUS-CT型壓力變送控制器是集壓力測量、顯示、控制、微機通訊于一體的多功能產品。該產品為全電子結構，前端采用帶隔離膜充油芯體的壓力傳感器，輸出信號由高精度、低溫漂和高可靠性的放大電路和模數轉換電路將數據送入微處理器，經運算后由高精度數模轉換電路變換為標準信號輸出。帶五個獨立繼電器接點輸出可直接替代電接點壓力表。它使用靈活，操作簡單，調節容易，廣泛應用于電力、自來水、水處理、石油、化工、冶金等各行業之中，對流體介質的壓力進行測量、顯示、控制和遠傳，是一種智能化的數字式壓力測量儀表。

技術參數

模擬量輸出 DC 4mA～20mA (負載電阻≤500Ω)
D C 0～10mA (負載電阻≤750Ω)
DC 1V～5V (輸出電阻≤250Ω)
DC 0～5V (輸出電阻≤250Ω)
開關量輸出 繼電器控制輸出—ON/OFF(帶回差)
觸點容量    AC220V/3A；DC 24V/5A(阻性負載)
可控硅控制輸出 — SCR (過零觸發脈沖)輸出；AC 400V/0.5A
固態繼電器輸出 —SSR(固態繼電器控制信號)輸出;DC 5～24V/30mA
通訊輸出    標準串行雙向通訊接口
通訊協議 ：RS-232C,RS-485
波特率:      300～9600bps（自由設定）
測量范圍    相對壓力 最大0～60MPa 最小0～20kPa
絕對壓力    最大0～60MPa 最小0～20kPa
負相對壓力 -0.1～1MPa
測量精度    ±0.2%FS或 ±0.5%FS
分 辨 率    ±1字
顯示范圍    -1999～9999
顯示方式    四位高亮度LED數碼顯示，發光二極管工作狀態顯示，雙屏數碼顯示
控制/報警    可選擇上限、下限或上上限、下下限控制/報警輸出
方　　式     繼電器 ON/OFF帶回差（可自由設定　）
參數設定     面板輕觸式按鍵數字設定，參數設定值斷電后永久保存，參數設定值密碼鎖定
保護方式     繼電器輸出狀態LED指示,輸入超／欠量程報警 ,電源欠壓或工作異常自動復位
環境溫度　 0～50℃
相對濕度     ≤85% RH （避免強腐蝕氣體）
供電電壓　 ·AC 90V～265V（開關電源）
功　　耗　 ·≤4W（A C 90V～265V 開關電源）·≤4W(DC24V 開關電源)
結構材料     壓力接口：不銹鋼
感壓膜片： 316L不銹鋼
電子殼體： 鋁合金或鐵殼
密封橡膠圈：氟橡膠、丁腈橡膠或全密封焊接
外形尺寸(單位:mm)

WIDEPLUS-CT系列壓力變送控制器型譜表

WIDEPLUS-CT系列壓力變送控制器標準量程表
