產品概述

A系列智能自整定PID調節儀是采用電腦推理和決策的新型人工智能控制儀表，廣泛適用于工業設備和生產過程中溫度、壓力、流量、物位、轉速、速度、濃度、濕度等各類工業參數的顯示與控制。該智能控制儀表匯集了本公司多年的工業控制理論和儀表制造經驗,將多種實用功能集成于一個產品之中,將經典控制理論和人工智能結合在一起,使本儀表能夠取得理想的控制效果，充分展現其獨到的多用性和實用性。
本儀表具有以下特點：
1、 多種信號輸入：可在現場按需要任意選擇：B、S、K、E、T、J、R、Wre3-25熱電偶；PT100、PT100.1、Cu50、Cu100熱電阻；Ⅱ型、Ⅲ型線性電流、電壓；遠傳壓力變送器及毫伏信號輸入。
2、 多種輸出類型：
1） 單相/三相5A可控硅過零觸發輸出，可直接驅動500W負載或600V/100A可控硅，以時間比例（PWM）方式控制，輸出周期1～250秒可調。
2） 單相/三相10A固態繼電器控制輸出，輸出周期1～250秒可調。
3） 繼電器控制輸出，觸點容量220V/10A（阻性負載），輸出周期1～250秒可調
4） 模擬信號控制輸出，可選（4～20）mA、0～10mA或（1～5）V（與OUT值對應）
5） 模擬信號變送輸出,可選(4～20)mA、0～10mA或（1～5）V（與測量值對應，）
6） 繼電器報警輸出，有絕對值上下限報警、上下偏差報警、內外偏差報警等多種形式供選擇，觸點容量220V/5A（阻性負載）。
7） 具有RS485或RS232通訊接口，RS485接口最多可聯機128臺，最遠通訊距離可達1200米。
3、 具有正作用（制冷）和反作用（加熱）兩種控制方式。
4、 可選擇是否需要熱電偶自動冷端補償?shù)墓δ堋?br style="margin:0px auto;padding:0px;" /> 5、 具有2種可選的抑制過沖功能。
6、 具有標準/特殊二種PID參數自整定方式。
7、 采用高亮度數碼管顯示，或液晶顯示屏顯示。
1) 采用EEPROM對數據進行保護，最長保護時間可達100年。
2) 采用可調整數字濾波和抗脈沖干擾濾波等措施，抗串模干擾性能較好。
3) 采用開關電源、看門狗電路，可有效地防止電網電壓波動和強電干擾的影響。
8、 輸入、輸出與通訊電路采取相互隔離措施。
9、 故障報警功能：儀表A/D轉換器損壞、存儲器損壞、信號斷偶（開路）等，均會報警提示。

主要技術參數

1. 顯示精度：0.5％F.S±1(字)
2. 顯示分辨力：熱電偶、PT100信號為1℃，PT100.1、Cu50、Cu100信號為0.1℃，線性信號為0.001、0.01、0.1、1可選擇。
3. 輸出精度：繼電器報警值、回差值、偏差值同相應的設定值,模擬信號變送輸出為0.5％ 。
4. 輸入類型：熱電偶：B、S、K、E、T、J、R、Wre3-25
熱電阻：PT100、PT100.1、Cu50、Cu100
遠傳壓力傳感器：（30～350）Ω
壓力傳感器：0～200mV
線性輸入：Ⅱ型（0～10mA,0～5V）
Ⅲ型（4mA～20mA,1V～5V）

4.1 輸入信號類型及測量范圍：

4.1.1、WP通訊協議或無通訊儀表的輸入信號類型及測量范圍

4.1.2、Modbus-RTU通訊協議儀表的輸入信號類型及測量范圍：

5. 控制輸出類型與負載
5A可控硅過零觸發輸出：可直接驅動500W負載或600V/100A可控硅，以時間比例（PWM）方式控制，輸出周期1～250秒可調
10A固態繼電器控制輸出：輸出周期1～250秒可調
10A繼電器控制輸出：觸點容量220V/10A（阻性負載），輸出周期1～250秒可調
模擬信號控制輸出類型與負載：（4～20）mA輸出負載電阻<750Ω
0～10mA輸出，負載電阻<1500Ω
（1～5）V輸出負載電阻>250kΩ
6. 測量值變送輸出類型與負載：（4～20）mA輸出，負載電阻< 750Ω
0～10mA輸出，負載電阻< 1500Ω
（1～5）V輸出,負載電阻>250kΩ
7. 冷端補償：若儀表為熱電偶輸入，可選擇冷端自動補償或不補償,補償范圍：0～50℃

8. 手動輸出：用戶可通過按鍵直接修改控制輸出量。（手/自動無擾切換）

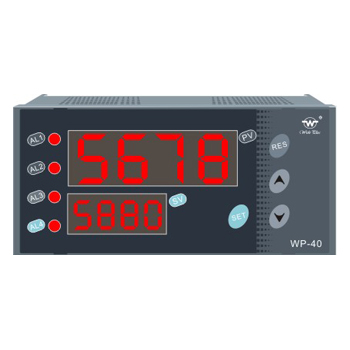

9. 顯 示 器：數碼管、液晶屏測量值、目標值各四位顯示。
10. 通訊接口：適配RS485或RS232通訊接口，RS485通訊口最多可接128臺，通訊最遠1200米。
11. 重    量：＜0.5 kg
12. 工作電源：電壓：90～260VAC、50Hz；DC24V±2V
工作環境：環境溫度：0～50℃，相對濕度：≤85％（無凝露）

儀表外形尺寸及開孔尺寸

選型表

接線圖
